触摸门禁机
  • 产品名称:触摸门禁机
  • 产品型号:YA-T20-AC
  • 产品规格:IC卡(推荐使用)或ID卡

一、      基本功能介绍:

T20是一款采用非接触式感应卡和密码进行出入管制的触摸门禁一体机,使用简单、性能可靠,主要有以下功能:

1、触摸按键,轻盈输入,持久耐用;
2、感应卡开门、感应卡加密码开门、密码开门三种开门方式;
3、一组开门按钮接口;一组门铃接口;
4、一组继电器干触点信号输出和一组PUSH(低电平)输出;
5、一组WG26接口,可外接WG读头;或者设置成WG26输出,本机当读卡器使用;
6、常开、常闭和自动三种背光模式;
7、具有防拆功能和安全运行模式;

T20触摸门禁机是深圳市雅安科技有限公司的最新力作。该机器采用触摸按键技术,用户在按键输入时只需轻点手指即可,整个过程动作轻盈,不费吹灰之力。T20机器无论从程序设计还是元器件的选料方面,都进行严格的筛选测试,使得机器实用更方便,性能更稳定。机器功能强大,几乎含盖了目前市场上门禁一体机的基本功能,适合多种场所使用。目前已广泛应用于政府机关、智能大厦、办公写字楼、高档小区、企业单位、大专院校、银行、军队、公安、看守所等场所。


二、产品规格参数:
序号
项目
指标
1
工作电压
DC 12V±10%
2
工作电流
< 100mA
3
外型尺寸
120mm×78mm×22mm
4

130g
5
工作温度
-10℃—70℃
6
相对湿度
20%—80%
7
用户容量
1000个
8
读卡类型
IC卡(推荐使用)或ID卡
9
读卡距离
1-15CM
10
外接读卡器
1个(WG26)
11
信号输出
1路继电器 和1路低电平

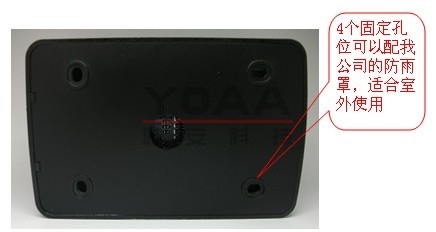

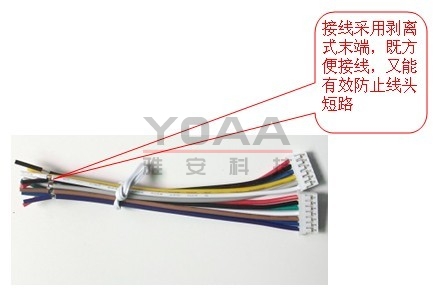

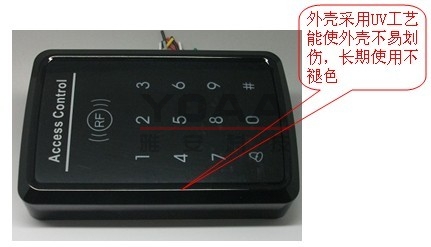

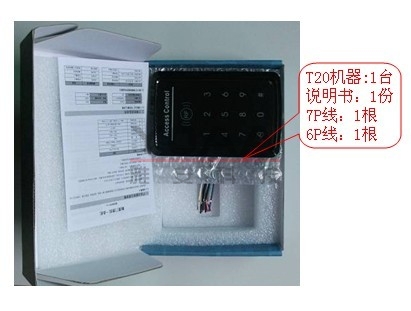

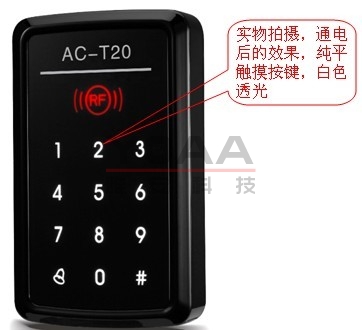

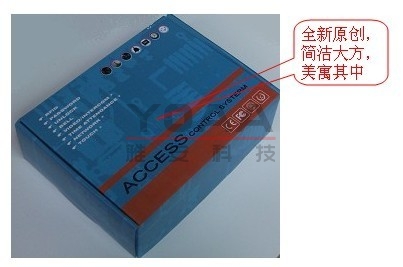

三、产品包装和外观




















 四、系统基本配置

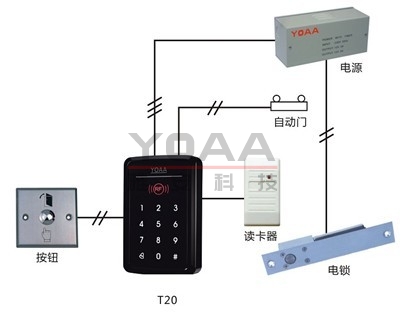

系统接线示意图



单个门(如经理室)的基本配置:

序号
产品名称
型号
单位
数量
备注
1
门禁一体机
YA-T20
1

2
门禁开锁电源
PW-12V5A
1

3
电插锁
LK-200
1
要根据门的实际情况选择合适的锁
4
出门按钮
PU-86G
1

5
叮咚门铃
DB-03
1

6
感应卡
CA-IDH
若干
